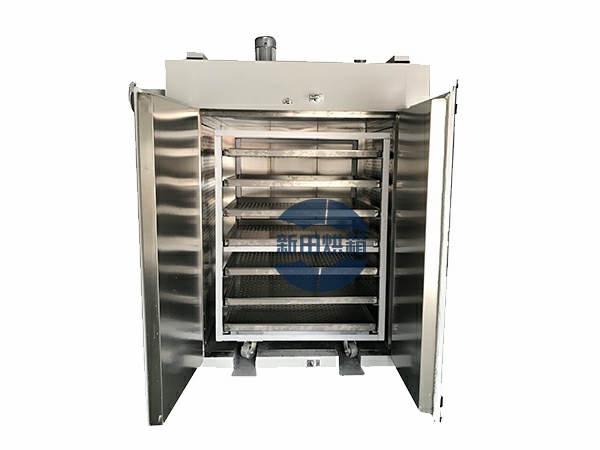

电抗器变压器固化炉

在干式变压器生产过程中,铁芯预热、线圈预干燥、线圈浸漆干燥、环氧树脂固化等工艺过程非常关键,直接影响变压器的质量,因此对固化炉的温度均匀性、控制系统的可靠性要求非常高。
变压器专用固化炉具有良好的温度均匀性、多种灵活的送风方式、成熟可靠的控制系统、美观的外表等优点,在干式变压器及互感器生产企业中,得到了广泛的应用。

产品参数/ Product parameter

▲ 产品介绍:
在干式变压器生产过程中,铁芯预热、线圈预干燥、线圈浸漆干燥、环氧树脂固化等工艺过程非常关键,直接影响变压器的质量,因此对固化炉的温度均匀性、控制系统的可靠性要求非常高。
变压器专用固化炉具有良好的温度均匀性、多种灵活的送风方式、成熟可靠的控制系统、美观的外表等优点,在干式变压器及互感器生产企业中,得到了广泛的应用。
本公司在变压器制造行业拥有广大的客户,积累了丰富经验,可根据不同的产品、不同的工艺为客户提供多种加热方式、送风方式、工件输送方式、控制方式等等以供参考,为您选择出最合适的方案,从而使产品的干燥、固化效果达到较佳。
▲ 主要性能特点:
1.采用智能数显程序温控仪控温,PID参数自整定,固态继电器调功,无触点连续调节,自动完成烘干工艺全过程,能满足任何固化曲线的要求,操作简便,性能可靠;精选国内外电气控制元件,使固化炉的电控部分可靠性达到优;
2.设有独立超温报警系统,温度异常时能自动切断加热电源,并发出声光报警;
3.根据所烘产品不同的摆放,选用合理的热风循环方式(底加热水平送风、侧加热垂直送风等),使工作室内温度更均匀,线圈干燥、固化效果较优;
4.烘箱底部铺设有轨道,台车在轨道上采用手动牵引方式进出,进出轻便;
5.采用密封电热管加热,抗氧化、性能稳定、寿命长;
6.箱体设有防爆门,在发生意外时可使损失降低到量低限度;
7.底部敷设有轨道,并配有轨道行走式手动台车一辆;
8.在工艺温度范围内实现手动/自动转换,定时间隙式强迫排气功能;
9.保温材料采用低导热系数优质保温棉,节能效果好;
▲ 根据用户要求可选配如下功能:
1.控制柜可根据用户要求选用独立式[外购件]、壁挂式、连体式等进行独立控制或就近控制;
2.温度记录仪记录工作全过程温度曲线,可选有纸或无纸记录仪;
2.内设低压照明系统一套,门设观察窗,随时可观察工件固化状况;
3.计算机集中控制系统,一台计算机可远程控制多台干燥箱的控温程序设定、温度曲线记录等功能,操作方便、控制可靠;
4.底部敷设有轨道,可根据所烘产品重量不同选用手动驱动、电机自驱动、牵引小车驱动等不同台车驱动方式;
5.电气控制选用触摸屏PLC控制
▲ 参考规格技术参数:

型号

XT-1

XT -2

XT -3

XT -4

XT -5

XT -6

工作室尺寸mm(宽×深×高)

1500×1600×1600

2000×2000×2000

2000×3000×2000

2000×3500×2000

2200×4000×2000

3000×5000×3000

工作温度(℃)

室温—200

室温—200

室温—200

室温—200

室温—200

室温—200

工作电压/频率(V/ Hz)

3—380/50

3—380/50

3—380/50

3—380/50

3—380/50

3—380/50

加热功率(kw)

27

45

54

63

72

96

温度均匀度(℃)

±3

±3

±3

±3

±3

±3

温度波动度(℃)

±1

±1

±1

±1

±1

±1

重量(T)

2

3

4

4.5

6

8

注:可根据用户不同的工艺要求专业设计及制造。[公司主要以非标设计为主]

产品附件说明:
1.随机备品 使用说明书,电器元件说明书,保修单,合格证各一份。
2.保修范围 产品整机保修一年(除人为损坏)包含所有电器元件。
★本公司可按照客户要求定制各类非标型号、尺寸的烘箱、烤箱、干燥箱、烘干箱等电热设备。
★如您所烘烤物品带有挥发性气体或者腐蚀物体产生,请您和我们技术服务人员详细说明,必要时要加装防爆装置或者采用耐腐蚀性材料制作。严禁烘烤易爆物品!
