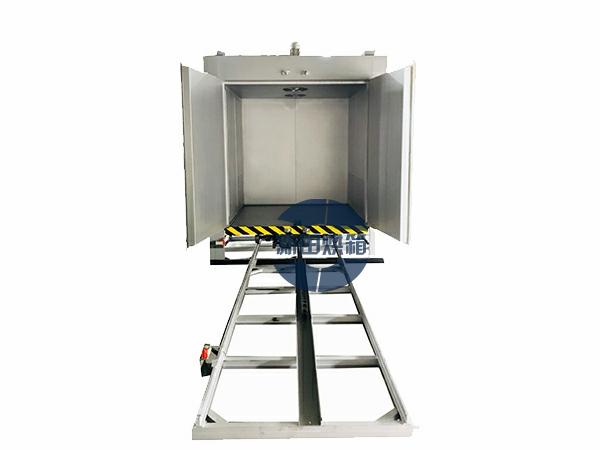

电机定子转子/变压器线圈浸漆烘干箱
XTA系列台车式电机专用干燥箱是专门为提高电机、电器绕组浸漆烘干的安全性和工作效率而设计,同时也适用于在加热过程中需要大量换气的加热干燥处理。此系列产品具有安全性好、节能效果优、温度均匀性好等优点,可取代目前在电机、电器行业中普遍使用而事故率较高的非防爆型电热鼓风干燥箱。
产品参数/ Product parameter
▲ 产品介绍：
XTA系列台车式电机专用干燥箱是专门为提高电机、电器绕组浸漆烘干的安全性和工作效率而设计,同时也适用于在加热过程中需要大量换气的加热干燥处理。此系列产品具有安全性好、节能效果优、温度均匀性好等优点,可取代目前在电机、电器行业中普遍使用而事故率较高的非防爆型电热鼓风干燥箱。
▲ 主要性能特点：
1．精选国内外高精度智能数显温控仪，可编程序控温，带PID参数自整定；
2．设超温报警保护系统，温度异常时能发出发出声光报警信号并自动切断加热电源；
3．根据所烘产品不同的摆放，选用合理的热风循环方式（底加热水平送风、侧加热垂直送风等），使工作室内温度更均匀，线圈干燥、固化效果更优；
4．烘箱底部铺设有轨道，台车在轨道上采用电机驱动方式手动/自动进出，且驱动部分与工作室隔离，确保了使用寿命
5．低表面负荷、低表面温度的安全型电加热器，清除了引发爆炸的最主要危险源；
6．箱体设有防爆门,在发生意外时可使损失降低到量低限度。
7．全程大风量电机强迫式抽气方式，使箱内危险性气体浓度始终处于安全范围内；
8．全循环换气方式和独特的热风循环系统，使设备在整个加热过程中具有相当好的温度均匀性；
9．由于大量的换气，工作室内的溶剂蒸汽始终保持低浓度，使得被烘绕组的绝缘漆中溶剂挥发速度加快，缩短了加热时间，提高了工作效率；
▲ 根据用户要求可选配如下功能：
1．控制柜可根据用户要求选用独立式[外购件]、壁挂式、连体式等进行独立控制或就近控制；
2．绝缘电阻测试仪可随时测量被烘绕组的绝缘电阻；
3．温度记录仪记录工作全过程温度曲线，可选有纸或无纸记录仪；
4．滴漆盘可防止绝缘漆滴漏；
5．计算机集中控制系统，一台计算机可远程控制多台干燥箱的控温程序设定、温度曲线记录等功能，操作方便、控制可靠。
6．底部敷设有轨道，可根据所烘产品重量不同选用手动驱动、电机自驱动、牵引小车驱动等不同台车驱动方式；
7．电气控制选用触摸屏PLC控制
▲ BDA系列浸漆烘箱主要技术参数表
XTA系列台车式电机专用干燥箱是专门为提高电机、电器绕组浸漆烘干的安全性和工作效率而设计,同时也适用于在加热过程中需要大量换气的加热干燥处理。此系列产品具有安全性好、节能效果优、温度均匀性好等优点,可取代目前在电机、电器行业中普遍使用而事故率较高的非防爆型电热鼓风干燥箱。
▲ 主要性能特点：
1．精选国内外高精度智能数显温控仪，可编程序控温，带PID参数自整定；
2．设超温报警保护系统，温度异常时能发出发出声光报警信号并自动切断加热电源；
3．根据所烘产品不同的摆放，选用合理的热风循环方式（底加热水平送风、侧加热垂直送风等），使工作室内温度更均匀，线圈干燥、固化效果更优；
4．烘箱底部铺设有轨道，台车在轨道上采用电机驱动方式手动/自动进出，且驱动部分与工作室隔离，确保了使用寿命
5．低表面负荷、低表面温度的安全型电加热器，清除了引发爆炸的最主要危险源；
6．箱体设有防爆门,在发生意外时可使损失降低到量低限度。
7．全程大风量电机强迫式抽气方式，使箱内危险性气体浓度始终处于安全范围内；
8．全循环换气方式和独特的热风循环系统，使设备在整个加热过程中具有相当好的温度均匀性；
9．由于大量的换气，工作室内的溶剂蒸汽始终保持低浓度，使得被烘绕组的绝缘漆中溶剂挥发速度加快，缩短了加热时间，提高了工作效率；
▲ 根据用户要求可选配如下功能：
1．控制柜可根据用户要求选用独立式[外购件]、壁挂式、连体式等进行独立控制或就近控制；
2．绝缘电阻测试仪可随时测量被烘绕组的绝缘电阻；
3．温度记录仪记录工作全过程温度曲线，可选有纸或无纸记录仪；
4．滴漆盘可防止绝缘漆滴漏；
5．计算机集中控制系统，一台计算机可远程控制多台干燥箱的控温程序设定、温度曲线记录等功能，操作方便、控制可靠。
6．底部敷设有轨道，可根据所烘产品重量不同选用手动驱动、电机自驱动、牵引小车驱动等不同台车驱动方式；
7．电气控制选用触摸屏PLC控制
▲ BDA系列浸漆烘箱主要技术参数表
型号 | XTA-1 | XTA-2 | XTA-3 | XTA-4 | XTA-5 |
工作室尺寸（宽×深×高）mm | 1800×2000×1700 | 1800×2000×2000 | 1800×2600×1700 | 1800×2600×2000 | 1800×3000×2000 |
工作温度（℃） | 室温--250 | 室温--250 | 室温--250 | 室温--250 | 室温—250 |
工作电压/频率（V/ Hz） | 3-380/50 | 3-380/50 | 3-380/50 | 3-380/50 | 3-380/50 |
加热功率（kw） | 36 | 40 | 45 | 51 | 54 |
温度均匀度（℃） | ±3 | ±3 | ±3 | ±3 | ±3 |
温度波动度（℃） | ±1 | ±1 | ±1 | ±1 | ±1 |
换气量（M3/H） | 500 | 500 | 700 | 700 | 1000 |
溶剂排放能力（L/H） | 2.5 | 2.5 | 3.5 | 3.5 | 5 |
换热效率（%） | 80 | 80 | 80 | 80 | 80 |
重量（T） | 2.5 | 3 | 3.5 | 3.8 | 4 |
注：可根据用户不同的工艺要求专业设计及制造。[公司主要以非标设计为主]
产品附件说明：
1.随机备品 使用说明书，电器元件说明书，保修单，合格证各一份。
2.保修范围 产品整机保修一年（除人为损坏）包含所有电器元件。
★本公司可按照客户要求定制各类非标型号、尺寸的烘箱、烤箱、干燥箱、烘干箱等电热设备。
★如您所烘烤物品带有挥发性气体或者腐蚀物体产生，请您和我们技术服务人员详细说明，必要时要加装防爆装置或者采用耐腐蚀性材料制作。严禁烘烤易爆物品！
