LED/PCB/触摸屏行业工业烘箱

触摸屏PLC烘箱应用于电子业 (硅橡胶、喷涂、半导体、LCM、LCD、LED、MLCC、TFT、精密陶瓷、石英振荡器)、PCB、PE、电解电容、橡塑料键盘、计算机...等;电机、通讯、五金、化工、运动器材、印刷、制药、鞋业、汽车零配件等工业之烘烤、干燥、预热回火、老化等用途。

产品参数/ Product parameter

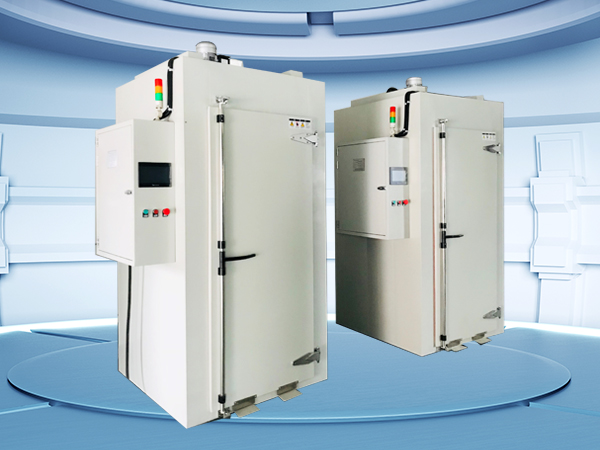

触摸屏PLC精密烘箱用途概述
触摸屏PLC烘箱应用于电子业 (硅橡胶、喷涂、半导体、LCM、LCD、LED、MLCC、TFT、精密陶瓷、石英振荡器)、PCB、PE、电解电容、橡塑料键盘、计算机...等;电机、通讯、五金、化工、运动器材、印刷、制药、鞋业、汽车零配件等工业之烘烤、干燥、预热回火、老化等用途。
型号:XT(1-8型或按需定制)
产品类型:人机界面触摸屏PLC控制
电源电压:AC 380V±10%/50Hz±2%
控温范围:室温+10℃-250℃
温度分辨率:0.1℃
温度波动度:≤±1℃
温度均匀度:≤±3℃
输入功率:按型号
工作室尺寸(mm):①标准1-8型②按需定制
载物托架:2块
定时范围:0-9999分钟
箱体结构:
1)       本设备由室体、加热系统、电气控制系统、送风系统、无氧化系统、保护系统等组成。
2)       箱体采用专业设备制作、业内工艺制造流程、线条流畅,美观大方。
3)       工作室材质为不锈钢SUS304材质,外箱材质为优质冷轧钢板,产品外壳采用环保漆喷制,整体设计美观大方,适合高端实验室的颜色搭配。
4)       工作室内搁架可随用户的要求任意调节高度以及搁架的数量。
5)       工作室与外箱之间的保温材料为优质耐高温硅酸铝保温棉,保温层厚度:>100mm, 隔温效果好,高性能的绝缘结构。从里到外有内腔、内壳、硅酸铝保温棉,内胆热量损失少。内胆外箱及门胆结构独特,极大减少了内腔热量的外传。
6)       门与门框之间采用高性能密封材料及独特的橡胶密封结构,密封、耐高温性、抗老化性好。
7)       箱内风道采用双循环系统,不锈钢多翼式离心风轮及循环风道组成,置于箱体侧部的电加热器热量通过侧面风道向两侧排出,经过干燥物后再被顶部的离心风轮吸入,形成合理的风道,能使热空气充分对流,使箱内温度大限度达到均匀。提高了空气流量加热的能力,大幅改善了干燥箱的温度均匀性。
8)       加热器用不锈钢电加热管,升温快,寿命长。
温度测控系统:
1)采用人机界面PLC触摸屏控制器,产品采用综合的人性化的菜单设计,使得设备操作傻瓜化,
2)控温效果佳。双屏高亮度宽视窗触摸屏显示,示值清晰、直观。电脑智能控制,设定温度后,仪表自行控制加热功率,并显示加热状态,控温准而稳定。超温报警并自动切断加热电源。有定时功能,定时时间最长达9999分钟。
电器控制系统:
1)       电气控制元器件均采用国内外知名品牌“施耐德,西门子,三菱等系列高端品牌”
2)       电气线路设计新颖,合理布线,安全可靠
3)       箱体侧部为电气控制柜,方便于集中检查维修
安全保护系统:
1)       超温报警
2)       欠相缺相保护
3)       过电流保护
4)       空气开关
5)       接地保护
选配件(需另外收费,订购时请注意):
1)       可编程液晶控制器,可实现升温速率可调和保温时间可调,最多18段可编程。
2)       独立限温控制器,可实现在主控制器失灵后设备升温过高的情况下立即切断加热。
3)       无纸记录仪,可实现对设备温度进行单色曲线、棒图、数字、混合、追忆、报警等显示,进行集中显示、存储、打印、管理、分析,USB接口,记录间隔:1秒---1分,存储空间:最长记录可达半年以上。作为普通有纸记录仪的更新换代产品。
4)       配RS-485接口,可连接计算机和记录仪,实现实时监控工作状态。
5)       温度测试孔,可实现不同测试线或仪器插入设备工作室内进行各种试验,测试孔孔径有¢25、¢50、¢80可选。
6)       载物托架,设备标准配置是2个载物托架,客户可以根据具体要求增配托架数量。
型号列表

型号

内胆尺寸(深××高)mm

外形尺寸约(深××高)mm

总功率

内胆容积

-1

350×450×450

550×970×900

3.0KW(380V 50HZ)

70L

-2

450×550×550

650×1070×1000

3.6KW (380V 50HZ)

136L

-3

500×600×750

700×1120×1200

4.5KW (380V 50HZ)

225L

-4

800×800×1000

1000×1320×1460

9.0KW (380V 50HZ)

640L

-5

1000×1000×1000

1200×1520×1460

12.0KW(380V 50HZ)

1000L

-6

1000×1200×1200

1200×1790×1980

15.0KW(380V 50HZ)

1440L

-7

1000×1200×1500

1200×1790×2280

18.0KW(380V 50HZ)

1800L

-8

1200×1500×1500

1400×2090×2280

21.0KW(380V 50HZ)

2700L


注:可根据用户不同的工艺要求及尺寸大小专业设计及制造。[公司主要以非标设计为主]
产品附件说明:
1.随机备品 使用说明书,电器元件说明书,保修单,合格证各一份。
2.保修范围 产品整机保修一年(除人为损坏)包含所有电器元件。
★本公司可按照客户要求定制各类非标型号、尺寸的烘箱、烤箱、干燥箱、烘干箱等电热设备。
★如您所烘烤物品带有挥发性气体或者腐蚀物体产生,请您和我们技术服务人员详细说明,必要时要加装防爆装置或者采用耐腐蚀性材料制作。严禁烘烤易爆物品!

您还有疑问请和我们技术部门联系:0512-63320348 www.szxthx.com详情参考公司官方网站。
您如果需要更详细的参数资料和单个产品报价请联系销售部门:0512-63320348 13913050481
或者发邮件wjxthx@163.com QQ:448589989
我们会在2小时内给予答复!感谢您对我们产品的关注,期待与您的合作!
备注:以上价格内部使用SUS304#不锈钢拉丝板制作,客户根据产品如需网片、托盘、小车等附件另外计算价格。
